আংশিক শেডিং এবং লোড সীমা অতিক্রম করা: অর্ধেক-সেল লাইটওয়েট সোলার প্যানেলের জন্য ইঞ্জিনিয়ারিং গাইড

অর্ধেক-সেল লাইটওয়েট সোলার প্যানেলের প্রযুক্তিগত নির্দেশিকা। ডায়োড টপোলজি বাইপাস, ছায়া সহনশীলতা, এবং কম-লোড মাউন্টিং কীভাবে বাণিজ্যিক PV LCOE অপ্টিমাইজ করে তা জানুন।

প্রযুক্তিগত বিশ্লেষণ: সার্কিট টপোলজি এবং ছায়া সহনশীলতা গতিবিদ্যা

বাণিজ্যিক ছাদে আংশিক শেডিং সরাসরি স্থানীয় বিদ্যুতের অমিল, হটস্পট ঝুঁকি এবং সিস্টেমের দক্ষতার অবনতি ঘটায়। সিরিজে সংযুক্ত স্ট্যান্ডার্ড ফুল-কোষ মডিউলগুলি যখন ছায়া একটি একক কক্ষকে ঢেকে দেয় তখন সূচকীয় শক্তি হ্রাস পায়, কারণ সমগ্র স্ট্রিং জুড়ে বর্তমান প্রবাহ সর্বনিম্ন-পারফর্মিং ওয়েফার দ্বারা সীমাবদ্ধ থাকে।

অর্ধ-কোষের লাইটওয়েট পিভি মডিউলগুলি প্রাথমিক অক্ষ বরাবর কোষের দৈর্ঘ্য অর্ধেক করে, সমতুল্য ভোল্টেজ (V) বজায় রেখে বর্তমান (I) 50% কমিয়ে এই সীমাবদ্ধতার সমাধান করে। কারণ P ব্যবহার করে অভ্যন্তরীণ প্রতিরোধী শক্তির ক্ষতি গণনা করা হয়_{ক্ষতি} = I²R, অভ্যন্তরীণ কারেন্টকে অর্ধেক কমিয়ে তাপ প্রতিরোধের ক্ষতি 75% কম করে।

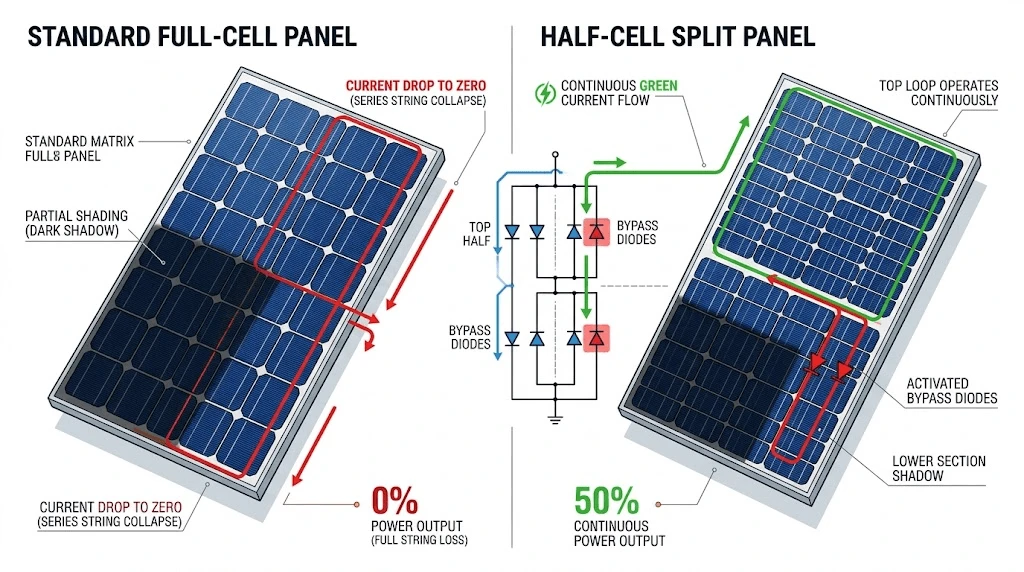

বিভক্ত-জংশন আর্কিটেকচারটি মডিউলটিকে উপরের এবং নীচের সাব-স্ট্রিংগুলিকে সমান্তরালে বিভক্ত করে। আংশিক ছায়া অবস্থার অধীনে:

বর্তমান বিচ্ছিন্নতা:যখন আদর্শ অনুভূমিক ছায়াগুলি মডিউলের নীচের অর্ধেককে প্রভাবিত করে, তখন সমন্বিত বাইপাস ডায়োডগুলি প্রভাবিত সাব-স্ট্রিং এর চারপাশে প্রবাহিত হয়।

ক্রমাগত প্রজন্ম:ছায়াবিহীন শীর্ষ অংশটি 50% পাওয়ার আউটপুট বজায় রাখে, যেখানে অভিন্ন অবস্থার অধীনে একটি প্রচলিত মডিউল সম্পূর্ণভাবে ভেঙে পড়ে।

তাপীয় ব্যবস্থাপনা:নিম্ন অপারেটিং তাপমাত্রা (সম্পূর্ণ-কোষ ইউনিটের তুলনায় 4 ডিগ্রি থেকে 6 ডিগ্রি হ্রাস) হট-স্পট গঠনকে প্রশমিত করে, এনক্যাপসুলেটেড EVA/POE পলিমার স্তরগুলিকে তাপীয় অবক্ষয় এবং ডিলামিনেশন থেকে রক্ষা করে।

কম-আলোর কার্যক্ষমতা বিভক্ত-সেল লেজার কাটিয়া প্রক্রিয়ার মাধ্যমে উন্নত করা হয় যা সুনির্দিষ্ট কোষের প্রান্তগুলিকে উন্মুক্ত করে, ভোরে, বিকেলে, এবং মেঘলা অবস্থায় ছড়িয়ে থাকা বিকিরণ ক্যাপচার বাড়ায়।

শিল্পের মান, কাঠামোগত লোড সীমা, এবং ROI প্রভাব

ট্র্যাপিজয়েডাল ধাতব শীট, ঢেউতোলা ছাদের টাইলস বা বার্ধক্যপ্রাপ্ত শিল্প গুদামগুলিতে বাণিজ্যিক স্থাপনাগুলি কঠোর কাঠামোগত ওজন সীমার সম্মুখীন হয় (সাধারণত 10 কেজি/মিটারের নীচে²) প্রচলিত গ্লাস-গ্লাস মডিউলের ওজন ১৮-২২ কেজি/মি², কাঠামোগত শক্তিবৃদ্ধি বা রেন্ডারিং ছাদ অব্যবহারযোগ্য প্রয়োজন.

উচ্চ ট্রান্সমিট্যান্স পলিমার কম্পোজিট দিয়ে অনমনীয় টেম্পারড গ্লাস প্রতিস্থাপন করা হলে মডিউলের ওজন ৪.৫ কেজি/মিটারের নিচে নেমে আসে².

এলসিওই এবং পেব্যাক পিরিয়ডে আর্থিক প্রভাব

1.ক্যাপেক্স হ্রাস:ইস্পাত ট্রাস শক্তিবৃদ্ধি নির্মূল করা কাঠামোগত রেট্রোফিটিং খরচে প্রতি ওয়াট $0.12-$0.25 সাশ্রয় করে।

2. ওপেক্স এবং ব্যালেন্স অফ সিস্টেম (BOS):ডাইরেক্ট স্ট্রাকচারাল অ্যাডেসন বা দ্রুত{0}}ক্ল্যাম্পিং স্ট্রাকচারাল র‌্যাকিং ডেডওয়েট কমায়, প্রতি মেগাওয়াট পাঠানো মালবাহী খরচ কমায়।

3. ফলন অপ্টিমাইজেশান:ছায়া বিচ্ছিন্নতা প্যারাপেট দেয়াল, এইচভিএসি ইউনিট, বা চিমনি বাধা সমন্বিত ছাদে 4%--8% উচ্চ জীবনকালের শক্তি উৎপাদন করে, যা 25 বছরের জীবনকাল জুড়ে সামগ্রিক LCOE হ্রাস করে।

সিস্টেম ইন্টিগ্রেশন এবং সামঞ্জস্য

হালকা ওজনের অর্ধেক-সেল মডিউলগুলিকে ইউটিলিটি বা C&I সিস্টেম টপোলজিতে একীভূত করার জন্য বৈদ্যুতিক পরামিতি এবং কাঠামোগত ইন্টারফেসের প্রতি সতর্ক মনোযোগ প্রয়োজন।

বৈদ্যুতিন সংকেতের মেরু বদল সামঞ্জস্যতা:স্প্লিট-সেল আর্কিটেকচারগুলি সিস্টেম ওপেন-বর্তমান সীমার মধ্যে কাজ করার সময় সার্কিট ভোল্টেজ (Voc) বজায় রাখে (I_mp) স্ট্যান্ডার্ড মাল্টি{{0}MPPT বাণিজ্যিক স্ট্রিং ইনভার্টার। উচ্চ শর্ট-বর্তমান সার্কিট রেটিং তাপীয় ক্লিপিং ছাড়াই আধুনিক উচ্চ-পাওয়ার ইনভার্টারগুলির সাথে একীকরণের অনুমতি দেয়৷

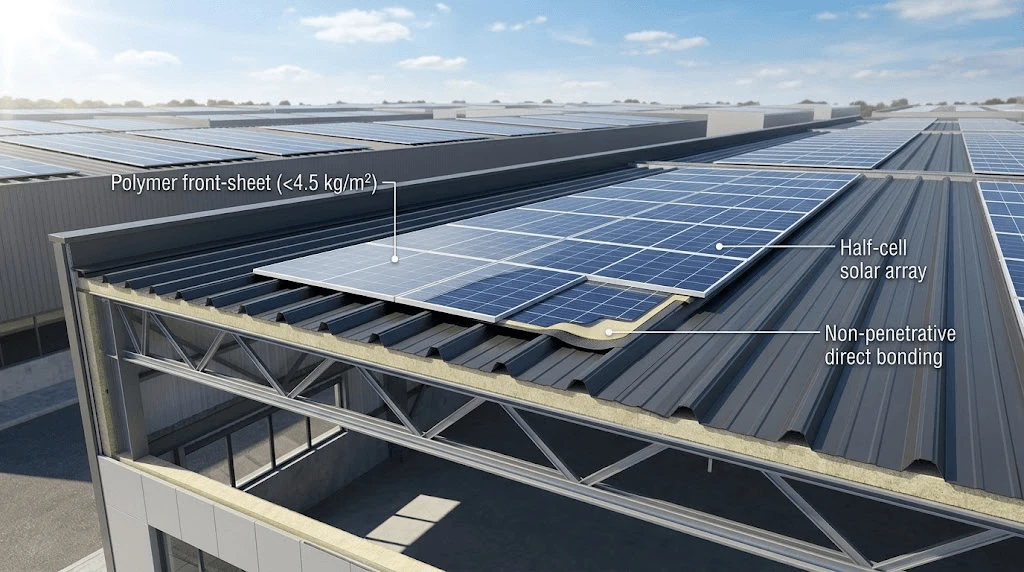

ছাদ মাউন্টিং সিনার্জি:লাইটওয়েট মডিউলগুলি স্ট্রাকচারাল সিলিকন আঠালো বা কম-প্রোফাইল রেল কাঠামো ব্যবহার করে বাণিজ্যিক ট্র্যাপিজয়েডাল ধাতব ছাদের সাথে সরাসরি একত্রিত হয়। এটি যান্ত্রিক অনুপ্রবেশ দূর করে ছাদের ঝিল্লির অখণ্ডতা রক্ষা করে।

স্টোরেজ ইন্টারফেসিং:ছায়া-সহনশীল অর্ধ-সেল স্ট্রিং থেকে সামঞ্জস্যপূর্ণ বর্তমান আউটপুট বাণিজ্যিক ব্যাটারি এনার্জি স্টোরেজ সিস্টেমে (BESS) স্থিতিশীল DC পাওয়ার ইনপুট সরবরাহ করে, চার্জ কন্ট্রোলারের কার্যকারিতা উন্নত করে এবং ব্যাটারি কোষের জীবনচক্র গতিশীলতা রক্ষা করে।

লক্ষ্যযুক্ত প্রকল্প ডিজাইনের জন্য, আমাদের হাফসেল প্যানেল পণ্য ইন্টিগ্রেশন ডাটাবেসে সম্পূর্ণ মডিউল স্পেসিফিকেশন পর্যালোচনা করুন।

মান নিয়ন্ত্রণ এবং গ্লোবাল কমপ্লায়েন্স স্ট্যান্ডার্ড

ইন্ডাস্ট্রিয়াল পিভি মডিউলগুলির জন্য দৃঢ় মানের নিশ্চয়তা প্রোটোকলের প্রয়োজন হয় যাতে চরম পরিবেশগত পরিস্থিতিতে বহু-দশক স্থাপনের সময়কাল ধরে নির্ভরযোগ্য অপারেশন নিশ্চিত করা যায়।

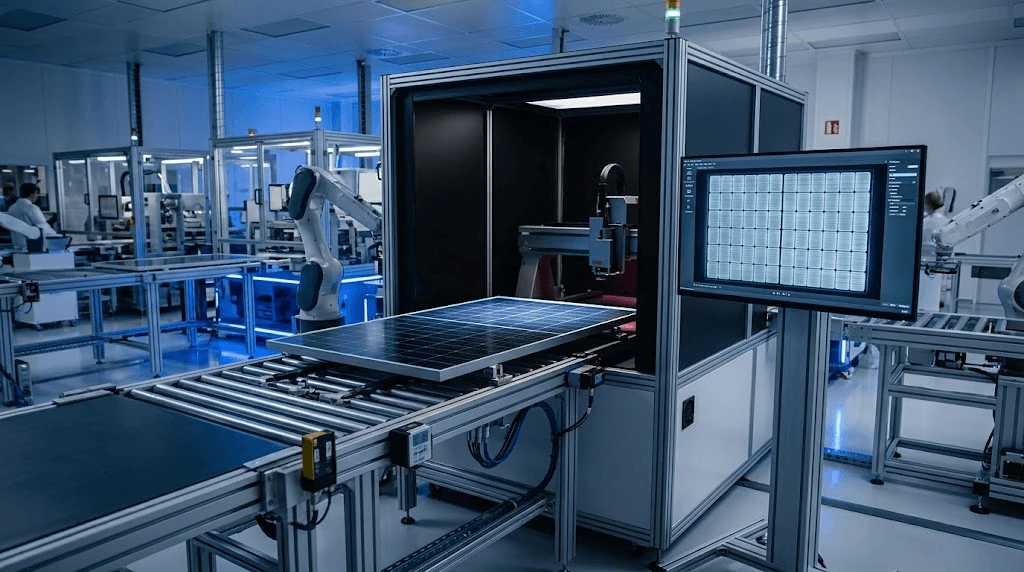

ইলেক্ট্রোলুমিনেসেন্স (ইএল) পরিদর্শন:ডাবল 100% EL টেস্টিং (লেমিনেশনের আগে এবং পরে) মাইক্রো-ফাটল, আঙুলের ত্রুটি, এবং লেজার কাটা বা পরিচালনার কারণে নিষ্ক্রিয় কোষের এলাকা চিহ্নিত করে।

· যান্ত্রিক লোড পরীক্ষা:ডায়নামিক মেকানিক্যাল লোড টেস্টিং (1.5 Hz এ 2400 Pa) মাইক্রো-ক্র্যাকিং পাতলা-ফিল্ম পলিমার ব্যাকশীট ছাড়াই বাতাসের-প্ররোচিত ফ্লটারের বিরুদ্ধে কাঠামোগত সহনশীলতা যাচাই করে৷

সার্টিফিকেশন:

IEC 61215 / IEC 61730:তাপ, বৈদ্যুতিক, এবং পরিবেশগত চাপের অধীনে ডিজাইনের যোগ্যতা, নিরাপত্তা এবং কর্মক্ষম নির্ভরযোগ্যতা যাচাই করে।

IEC 61701 (লবণ কুয়াশা জারা):উচ্চ বায়ুমণ্ডলীয় লবণাক্ততা সাপেক্ষে উপকূলীয় বাণিজ্যিক স্থাপনার জন্য প্রয়োজনীয়।

IEC 62716 (অ্যামোনিয়া ক্ষয়):কৃষি ও পশুসম্পদ সুবিধা ছাদ স্থাপনের জন্য প্রয়োজনীয়।

ক্লাস এ ফায়ার রেটিং:কাঠামোগত ছাদ একীকরণের জন্য বাণিজ্যিক বিল্ডিং কোড নিরাপত্তা মান মেনে চলে।

প্রযুক্তিগত প্রায়শই জিজ্ঞাসিত প্রশ্ন

পলিমার লাইটওয়েট অর্ধেক-কোষ মডিউলগুলি উচ্চ পরিবেষ্টিত তাপমাত্রা এবং উচ্চ-লবনাক্ত উপকূলীয় পরিবেশে কীভাবে কাজ করে?

উন্নত ফ্লুরোপলিমার টপ শীট এবং এনক্যাপসুল্যান্ট ব্যবহার করে হালকা ওজনের মডিউলগুলি IEC 61701 Severity 6 সল্ট মিস্ট জারা মানগুলি পূরণ করে৷ কম এনক্যাপসুলেশন ভরের কারণে তাপ অপচয় বৃদ্ধি পায়, যার ফলে প্যানেল একটি নিম্ন নামমাত্র মডিউল অপারেটিং তাপমাত্রা (NMOT) বজায় রাখতে পারে। নিম্ন তাপমাত্রা সহগ (-0.35%/ডিগ্রী) ক্রান্তীয় জলবায়ুতে শক্তির আউটপুট সংরক্ষণ করে প্রচলিত কাচের ব্যাকশীটের তুলনায় যা পরিবেষ্টিত তাপকে আটকে রাখে।

কোন প্যাকেজিং এবং ট্রান্সপোর্ট প্রোটোকলগুলি আন্তর্জাতিক মাল পরিবহনের সময় লাইটওয়েট ফ্রেমলেস বা সেমি-ফ্রেমলেস মডিউলগুলিকে রক্ষা করে?

মডিউলগুলি কাস্টম মধুচক্রে উল্লম্বভাবে প্যাক করা হয়-কোণার সুরক্ষা স্পেসার সহ চাঙ্গা প্যালেটে। এই নকশা কনটেইনার পরিবহনের সময় বিন্দু-চাপ লোড এবং নমনীয় চাপ প্রতিরোধ করে। প্যালেট ডিজাইনগুলি স্ট্যান্ডার্ড 40ft HQ শিপিং কনটেইনারগুলির জন্য অপ্টিমাইজ করা হয়েছে, সমুদ্র ট্রানজিটের সময় শক এবং কম্পন থেকে মাইক্রো-ফাটল দূর করার সময় ভলিউম্যাট্রিক ঘনত্বকে সর্বাধিক করে৷

কাস্টম OEM/ODM মডিউল মাত্রা এবং জংশন বক্স পজিশনিংয়ের জন্য ইঞ্জিনিয়ারিং সীমানা এবং লিড টাইমগুলি কী কী?

OEM/ODM কাস্টমাইজেশন মডিউল মাত্রা, কাস্টম রিবন স্পেসিং, জংশন বক্স তারের দৈর্ঘ্য এবং সমন্বিত MC4 সংযোগকারী বিকল্পগুলিতে কাঠামোগত সমন্বয় সমর্থন করে। ইঞ্জিনিয়ারিং যাচাইকরণ এবং প্রোটোটাইপিংয়ের জন্য সাধারণত 3 থেকে 4 সপ্তাহের প্রয়োজন হয়। সম্পূর্ণ ভর উৎপাদন টাইমলাইন 15 থেকে 20 দিনের পরে চলে-ডিজাইন সাইন-বন্ধ, IEC পুনরায়-পরিবর্তিত মাত্রার জন্য সার্টিফিকেশন সম্মতি পরীক্ষা মুলতুবি।

প্রকৌশল সহায়তা এবং প্রকল্পের উদ্ধৃতি

C&I সৌর সম্পদ অপ্টিমাইজ করার জন্য কাঠামোগত এবং বৈদ্যুতিক নির্ভুলতা প্রয়োজন। আমাদের ইঞ্জিনিয়ারিং টিম আপনার সাইটের প্রয়োজনীয়তা অনুসারে তৈরি করা সামগ্রীর (BOM) ডিজাইন, স্ট্রিং লেআউট অপ্টিমাইজেশান, এবং যান্ত্রিক লোড গণনাগুলির বিস্তৃত বিল-প্রদান করে৷

48 ঘন্টার মধ্যে একটি কাস্টমাইজড 5kW PV সিস্টেম লেআউট এবং বিশদ BOM উদ্ধৃতির জন্য আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।
