LiFePO4 প্যাকে ব্যাটারি ম্যানেজমেন্ট সিস্টেম (BMS) নিরাপত্তা নিশ্চিত করা

LiFePO4 প্যাকে ব্যাটারি ম্যানেজমেন্ট সিস্টেম (BMS) নিরাপত্তা নিশ্চিত করা

LiFePO4 BMS নিরাপত্তার জন্য একটি প্রযুক্তিগত নির্দেশিকা, সক্রিয় ভারসাম্য, তাপ ব্যবস্থাপনা, সেল-স্তরের ডায়াগনস্টিকস, এবং আন্তর্জাতিক সম্মতি কভার করে।

লিথিয়াম আয়রন ফসফেট (LiFePO4) এনার্জি স্টোরেজ সিস্টেম (ESS) বাণিজ্যিক এবং শিল্প (C&I) সেক্টর জুড়ে মোতায়েন কঠোর পরিচালন সীমার প্রয়োজনীয়তার মুখোমুখি। যদিও LiFePO4 রসায়ন নিকেল-ম্যাঙ্গানিজ-কোবাল্ট (NMC) ভেরিয়েন্টের তুলনায় অন্তর্নিহিত তাপীয় স্থিতিশীলতা প্রদর্শন করে, অপ্রতিরোধ্য কোষের ভারসাম্যহীনতা, তাপীয় প্রচার এবং নিয়ন্ত্রণ টপোলজি ত্রুটিগুলি এখনও সম্পদের দীর্ঘায়ুকে হুমকির মুখে ফেলে।

একটি একক কোষ তার সর্বোত্তম ভোল্টেজ উইন্ডোর বাইরে কাজ করে (2.5V থেকে 3.65V) স্থানীয়করণের অবনতি ঘটাতে পারে, 1,500 চক্রের মধ্যে ব্যবহারযোগ্য প্যাক ক্ষমতা 35% পর্যন্ত হ্রাস করতে পারে। তদ্ব্যতীত, অপর্যাপ্ত তাপ নিরীক্ষণ স্থানীয়ভাবে গরম করার ঘটনাকে ঝুঁকিপূর্ণ করে, যার ফলে অপ্রত্যাশিত সিস্টেম ট্রিপিং এবং ডাউনটাইম হয়।

দীর্ঘ-সঞ্চয়স্থানের সমতল খরচ (এলসিওএস) রক্ষা করতে, ইপিসি ঠিকাদার এবং প্রকল্প পরিচালকদের শক্তিশালী, বহু-স্তরযুক্ত ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস) আর্কিটেকচার প্রয়োজন৷ এই বিশ্লেষণটি প্রাথমিক নিয়ন্ত্রণ প্রক্রিয়া, ভারসাম্যপূর্ণ টপোলজি, এবং ইউটিলিটি-গ্রেড LiFePO4 প্যাক স্থিতিশীলতার জন্য প্রয়োজনীয় ডায়াগনস্টিক প্রোটোকলের রূপরেখা দেয়।

প্রযুক্তিগত বিশ্লেষণ: কোর সেফটি মেকানিজম এবং আর্কিটেকচার

একটি স্থিতিস্থাপক BMS একটি ডিস্ট্রিবিউটেড মাস্টার-স্লেভ আর্কিটেকচারের উপর নির্ভর করে। অ্যানালগ ফ্রন্ট-এন্ড (AFE) ICs সরাসরি সেল গ্রুপগুলিকে নিরীক্ষণ করে, বিচ্ছিন্ন CAN বাস ইন্টারফেসের মাধ্যমে কেন্দ্রীয় MCU-তে টেলিমেট্রি পাস করে।

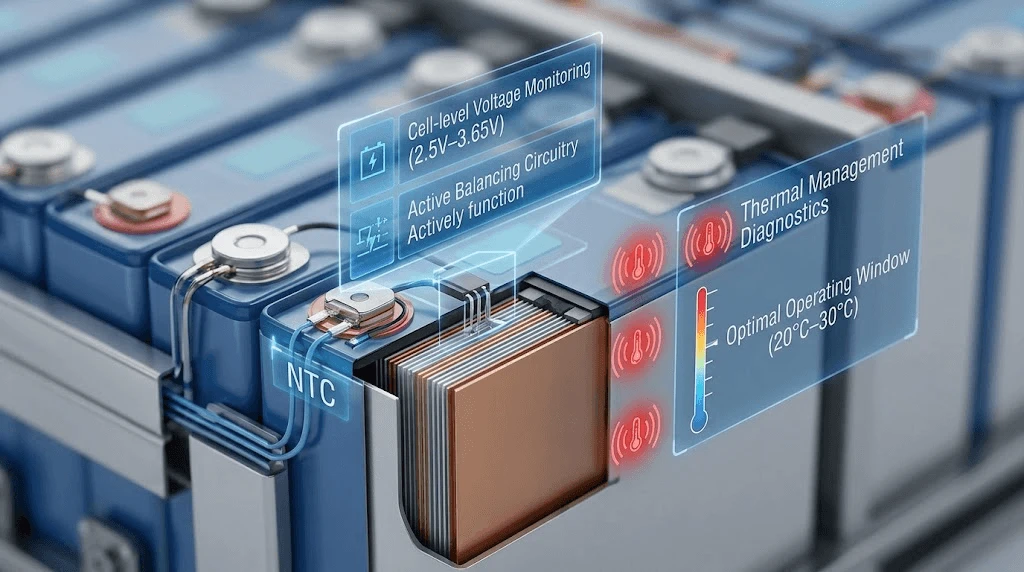

1. সেল-লেভেল ভোল্টেজ মনিটরিং এবং থ্রেশহোল্ড ক্রমাঙ্কন

যথার্থ ভোল্টেজ সেন্সিং এর জন্য < ±2 mV এর সংকেত সহনশীলতার সাথে ডেডিকেটেড AFE চ্যানেলের প্রয়োজন। স্ট্যান্ডার্ড LiFePO4 ডিসচার্জ কার্ভগুলি 30% এবং 80% স্টেট অফ চার্জ (SOC) এর মধ্যে একটি অত্যন্ত সমতল ভোল্টেজ মালভূমি উপস্থাপন করে, যা ওপেন-সার্কিট ভোল্টেজ (OCV) পদ্ধতিগুলিকে রাষ্ট্রের অনুমানের জন্য অপর্যাপ্ত করে তোলে। একটি উচ্চ-গ্রেড BMS ±2 এর মধ্যে সঠিকভাবে SOC ট্র্যাক করতে এক্সটেন্ডেড কালম্যান ফিল্টার (EKF) অ্যালগরিদমের সাথে Coulomb গণনাকে একত্রিত করে। সুরক্ষা প্যারামিটার থ্রেশহোল্ডগুলি অবশ্যই MCU ফার্মওয়্যার লেটেন্সি থেকে স্বাধীনভাবে কার্যকর করা নিশ্চিত করতে AFE স্তরে হার্ডওয়্যার-প্রয়োগ করতে হবে:

ওভার-ভোল্টেজ কাটঅফ (OVC):3.65 V (কোষ স্তর) / বিলম্ব:<10 ms

ওভার-ভোল্টেজ পুনরুদ্ধার: 3.45V

-ভোল্টেজ কাটঅফের অধীনে (UVC):2.50V (কোষ স্তর) / বিলম্ব:<10ms

-ভোল্টেজ পুনরুদ্ধারের অধীনে:2.80V

2. সক্রিয় কোষ ব্যালেন্সিং টপোলজিস

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), সক্রিয় ভারসাম্য প্রয়োজন।

সক্রিয় সিস্টেমগুলি চার্জ এবং ডিসচার্জ উভয় চক্রের সময় উচ্চ-ভোল্টেজ সেল থেকে কম-ভোল্টেজ সেলগুলিতে চার্জ স্থানান্তর করতে দ্বি-ডিরেকশনাল ডিসি-ডিসি রূপান্তরকারী বা ক্যাপাসিটিভ সুইচিং নেটওয়ার্ক ব্যবহার করে। 2A এবং 5A-এর মধ্যে ভারসাম্য স্রোত সক্ষম করে, সক্রিয় টপোলজিগুলি বৃহৎ কোষের স্ট্রিং জুড়ে ক্ষমতার বৈচিত্র্য থেকে ক্ষমতা হ্রাস হ্রাস করে, সম্পদের জীবনচক্রে ব্যবহারযোগ্য শক্তির ফলন উন্নত করে।

3. থার্মাল ম্যানেজমেন্ট এবং প্রেডিকটিভ ডায়াগনস্টিকস

একটি মডিউল জুড়ে তাপমাত্রার তারতম্য 3 ডিগ্রির বেশি হওয়া উচিত নয়। বিএমএস নেগেটিভ টেম্পারেচার কোফিসিয়েন্ট (এনটিসি) থার্মিস্টর ব্যবহার করে যা প্রতি 4টি সিরিজের কোষে 1টি সেন্সরের ন্যূনতম অনুপাতে কনফিগার করা হয়, এছাড়াও পাওয়ার MOSFET এবং প্রধান বাসবারগুলির সাথে সংযুক্ত অতিরিক্ত প্রোবগুলি।

ইন্টিগ্রেটেড ফার্মওয়্যার ক্রমাগত তাপীয় গ্রেডিয়েন্ট dT/dt গণনা করে। যদি একটি স্থানীয় কোষের তাপমাত্রা পরিবর্তনের হার 1 ডিগ্রী / মিনিটের বেশি হয়, তবে সিস্টেমটি নিখুঁত তাপমাত্রার কাটঅফ (55 ডিগ্রী চার্জ / 60 ডিগ্রী ডিসচার্জ) পৌঁছানোর আগে ডায়াগনস্টিক সতর্কতা ট্রিগার করে।

শিল্পের মান এবং LCOS এর উপর প্রভাব

একটি শিল্প-গ্রেড BMS নির্বাচন করা জীবনচক্র থ্রুপুট প্রসারিত করে এবং অপারেশনাল খরচ (OpEx) হ্রাস করে সরাসরি প্রকল্পের আর্থিক পরিবর্তন করে।

LCOS প্রভাব বিশ্লেষণ

একটি 8,000-চক্রের জীবনকাল জুড়ে 10mV এর নিচে কোষের ভারসাম্যহীনতা বজায় রাখার মাধ্যমে, একটি সক্রিয়-ব্যালেন্সিং BMS বিচ্ছিন্ন কম-ভোল্টেজ কোষের কারণে অকাল স্ট্রিং বন্ধ হওয়া প্রতিরোধ করে। এই ক্ষমতা লেভেলাইজড কস্ট অফ স্টোরেজ (LCOS) এর দ্বারা হ্রাস করে:

· ব্যবহারযোগ্য ক্ষমতা সংরক্ষণ:নামমাত্র রেটিং এর কাছাকাছি স্ট্রিং ক্ষমতা রেখে "দুর্বল লিঙ্ক" প্রভাব প্রতিরোধ করে।

· হ্রাসকৃত প্রতিস্থাপন চক্র:মিড-লাইফ সেল মডিউল প্রতিস্থাপনের প্রয়োজন ছাড়াই সামগ্রিক প্যাক পরিষেবা জীবন 10 বছরেরও বেশি সময় বাড়িয়ে দেয়৷

সিস্টেম ইন্টিগ্রেশন এবং সামঞ্জস্য

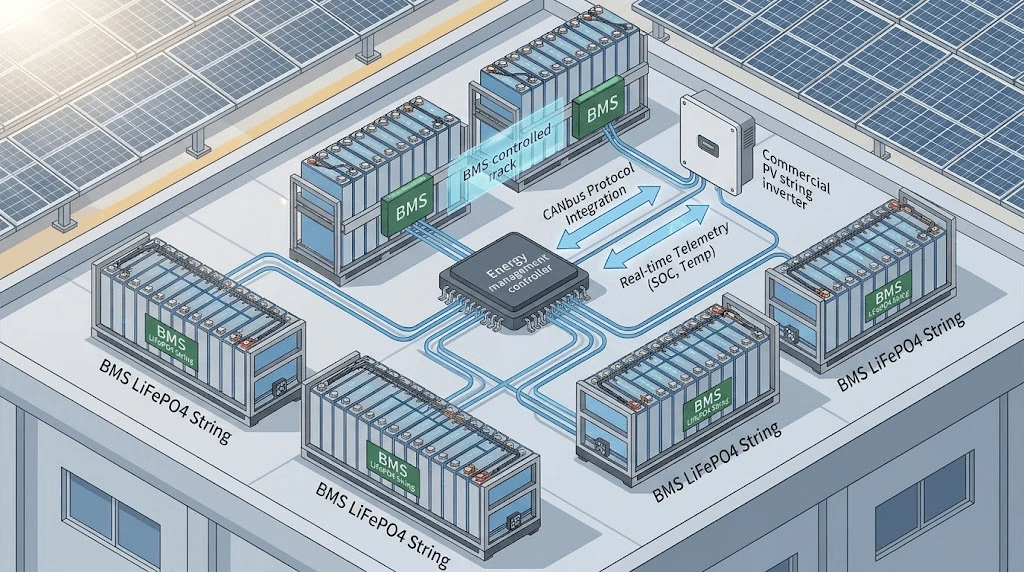

একটি কমপ্লায়েন্ট বিএমএসকে অবশ্যই আপস্ট্রিম পাওয়ার কনভার্সন সিস্টেম (পিসিএস) এবং সোলার চার্জ কন্ট্রোলারের সাথে নির্বিঘ্নে ইন্টারফেস করতে হবে।

যেমন বাণিজ্যিক স্টোরেজ সমাধান স্থাপন করার সময়25.6V 100Ah এনার্জি স্টোরেজ মডিউল, শিল্প যোগাযোগ কম-বিলম্বিত CAN বাস 2.0B এবং Modbus RTU প্রোটোকলের উপর নির্ভর করে৷ বিএমএস রিয়েল টাইমে বৈদ্যুতিন সংকেতের মেরু বদল করার গতিশীল অপারেশনাল সীমা প্রেরণ করে:

চার্জ বর্তমান সীমা (CCL):সর্বাধিক সেল ভোল্টেজ এবং অভ্যন্তরীণ তাপমাত্রার উপর ভিত্তি করে গতিশীলভাবে সামঞ্জস্য করা হয়।

স্রাব বর্তমান সীমা (DCL):ন্যূনতম সেল ভোল্টেজ, তাপমাত্রা এবং বর্তমান SOC এর উপর ভিত্তি করে সামঞ্জস্য করা হয়েছে।

এই বন্ধ-লুপ কমিউনিকেশন ইনভার্টারকে তাপ বা ভোল্টেজের সীমা লঙ্ঘন করার আগে থ্রোটল আউটপুট করতে বাধ্য করে, ভারী লোড প্রোফাইলের অধীনে হার্ড সিস্টেম শাটডাউন প্রতিরোধ করে।

মান নিয়ন্ত্রণ এবং গ্লোবাল কমপ্লায়েন্স

শিল্প নিরাপত্তা নিশ্চিতকরণের জন্য বিশ্বব্যাপী পরীক্ষার মান যাচাইকৃত আনুগত্য প্রয়োজন।

ইউএল 1973:স্থির অ্যাপ্লিকেশনগুলিতে ব্যবহৃত ব্যাটারির জন্য নিরাপত্তা মান। স্ট্রাকচারাল অখণ্ডতা, সেল কন্টেনমেন্ট, এবং ত্রুটি অবস্থার অধীনে বৈদ্যুতিক নিরাপত্তা যাচাই করে।

IEC 62619:ইন্ডাস্ট্রিয়াল লিথিয়াম ব্যাটারির জন্য কার্যকরী নিরাপত্তা পরীক্ষা বাধ্যতামূলক করে, যার মধ্যে থার্মাল রানঅওয়ে প্রচার পরীক্ষা এবং নিয়ন্ত্রণ ইউনিট সফ্টওয়্যার নিরাপত্তা পরীক্ষা রয়েছে।

জাতিসংঘ 38.3:উচ্চতা সিমুলেশন, তাপীয় শক, কম্পন, প্রভাব, বাহ্যিক শর্ট সার্কিট এবং জোরপূর্বক স্রাব সহ পরিবহন নিরাপত্তা পরীক্ষা।

উত্পাদনের গুণমান নিয়ন্ত্রণে অবশ্যই স্বয়ংক্রিয়ভাবে শেষের--লাইন (EOL) পরীক্ষা অন্তর্ভুক্ত করতে হবে। প্রতিটি BMS বোর্ড ছোট-সার্কিট সুরক্ষা যাচাইকরণের মধ্য দিয়ে যায়, সমস্ত পরিমাপ চ্যানেল জুড়ে ক্রমাঙ্কন পরীক্ষা করে, এবং চূড়ান্ত সমাবেশের আগে উচ্চতর তাপীয় অবস্থার (50 ডিগ্রি) অধীনে কন্ডিশনারে জ্বলে-।

FAQ

1. কীভাবে বিএমএস শর্ট সার্কিট অবস্থার অধীনে তাপীয় পলাতক বংশবিস্তার প্রতিরোধ করে?

BMS একটি দুই-স্তরের প্রতিরক্ষা কৌশল ব্যবহার করে: প্রাথমিক শর্ট-সার্কিট হার্ডওয়্যার ইন্টারাপ্ট করে অতি-দ্রুত সলিড-স্টেট সুইচ/MOSFET সংযোগ বিচ্ছিন্ন করে যখন বর্তমান থ্রেশহোল্ডগুলি লঙ্ঘন হয় < 100 মাইক্রোসেকেন্ডের মধ্যে। আপনি যদি একটি যান্ত্রিক রিলে বা কন্টাক্টর টপোলজি ব্যবহার করেন, তবে অতি-দ্রুত সেমিকন্ডাক্টর ফিউজগুলি গৌণ শারীরিক বিচ্ছিন্নতা প্রদান করে। অতিরিক্তভাবে, কন্ট্রোল ফার্মওয়্যার dT/dt ভেক্টরগুলিকে নিরীক্ষণ করে যাতে গ্যাস ভেন্টিং বা তাপ প্রচারের আগে অভ্যন্তরীণ শর্টিং সনাক্ত করা যায়।

2. বিদেশে উচ্চ-ক্ষমতা LiFePO4 প্যাক পাঠানোর জন্য লজিস্টিক এবং নিরাপত্তার প্রয়োজনীয়তাগুলি কী কী?

সমস্ত প্যাকগুলি অবশ্যই UN 38.3 প্রবিধানের অধীনে প্রত্যয়িত হতে হবে এবং 30% এবং 50% এর মধ্যে একটি স্টেট অফ চার্জ (SOC) এ পাঠানো হবে৷ প্যাকগুলির জন্য UN-প্রত্যয়িত বিপজ্জনক প্যাকেজিং (ক্লাস 9 বিপজ্জনক পণ্য) প্রয়োজন যাতে রিইনফোর্সড ইনার ইনসুলেশন, শর্ট-সার্কিট টার্মিনাল সুরক্ষা, এবং আর্দ্রতা-সিল করা ভিতরের মোড়ক থাকে৷ প্রতি মাসে স্ব{10}}স্রাব <0.5% এ সীমাবদ্ধ করতে ট্রানজিটের সময় BMS-কে একটি কম-শক্তির "ডিপ স্লিপ মোড"-এ সেট করতে হবে।

3. নির্দিষ্ট বৈদ্যুতিন সংকেতের মেরু বদল প্রোটোকলের জন্য কাস্টম OEM/ODM BMS ফার্মওয়্যার অভিযোজনের সীমানা কী কী?

কাস্টমাইজেশন সীমানার মধ্যে রয়েছে CANbus/RS485 ফ্রেম স্ট্রাকচারের পরিবর্তন, কাস্টম Modbus রেজিস্টার অ্যাড্রেস ম্যাপ করা, গতিশীল SOC/SOH ক্যালকুলেশন অ্যালগরিদম সামঞ্জস্য করা এবং কাস্টম তাপমাত্রা/ভোল্টেজ ট্রিপ কার্ভ কনফিগার করা। শারীরিক স্তর পরিবর্তনগুলি সিস্টেম ভোল্টেজ সীমার উপর ভিত্তি করে সলিড-স্টেট MOSFET স্যুইচিং বা বাহ্যিক কন্টাক্টর ড্রাইভার সার্কিটগুলির মধ্যে বিকল্পগুলিকে অনুমতি দেয় (1000 VDC পর্যন্ত। ফার্মওয়্যার প্রোটোকল অভিযোজনের জন্য স্ট্যান্ডার্ড ইঞ্জিনিয়ারিং টার্নআরাউন্ড সাধারণত 2 থেকে 3 সপ্তাহের হয়৷

একটি কাস্টমাইজড বাণিজ্যিক পিভি এবং এনার্জি স্টোরেজ সিস্টেম লেআউট এবং একটি বিশদ BOM উদ্ধৃতির জন্য 48 ঘন্টার মধ্যে আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন৷
